PTGS-12X-2(bd260317n3)
1.2km微型激光测距机传感器瞄准镜1m精度远红外激光测距模块
此款微型激光测距模块,结构紧凑,±0.7m~±1m精度好,1.2km远距离、905nm人眼安全红外、微型化设计、串口集成。
核心选型(1200m ±1m 微型模块)
测距:5–1200m(大目标),精度:±0.7m(5≤L≤100m);±1m(L>100m + 段)
波长:905nm(人眼安全 Class 1)
接口:UART-TTL(3.3V),串口直连
尺寸 / 重量:14.5x25x26mm,≤12g
帧率:单次 / 1–3Hz
温度:-20℃~+50℃
应用:机载吊舱、瞄准镜集成、小型光电平台
详情介绍
PRODUCT INFORMATION
1200m红外激光测距模块
产品详情:
1.2km微型激光测距机传感器瞄准镜1m精度远程红外激光测距模块
1.2km Miniature Laser Rangefinder Sensor Scope +-1m Precision Long Range Infrared Laser Range Finder Module 905nm

PTGS-12X系列测距传感器,是长距离小尺寸的远距离传感器,可以测量1200米。
PTGS-12X series infrared laser range sensor performs stable, which is a long distance & small size distance sensor(26mm×25mm×14.5mm), can measure up to 1200 meters.

如果你想订购一些样品来测试,请随时与我们联系17708191805,感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you.  Thank you in advance.  Regards
\

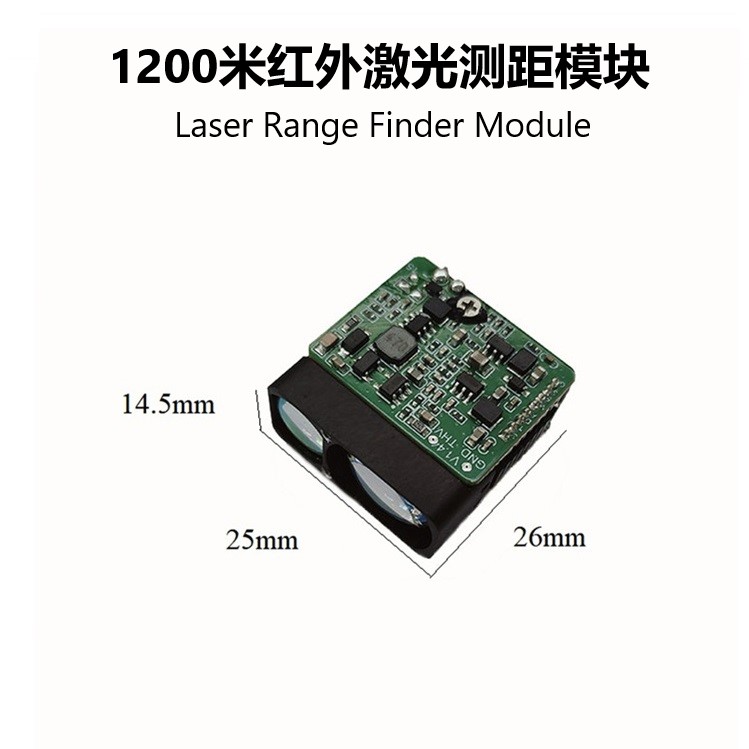

(小尺寸:长26mm,宽25mm,高14.5mm)
成都JRT激光测距仪模块主要设计用于激光距离测量装置(工业激光测距仪)。作为激光测距仪的核心部件,我们的模块不仅反应迅速,精度高,而且支持远距离测量。
模块有不同范围的测量距离,能满足客户的不同需求
短距离:1米、5米、10米、15米、20米、30米等;
中量程:40米、50米、60米、80米、100米、120米、150米等;
远距离:200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km2000米/2公里等;

超远距离:3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。

模块有不同的产品系列:
相位式激光测距模块
脉冲式激光测距模块
ToF激光测距传感器;
高频激光雷达

\

公司拥有强大的研发团队,接受OEM/ODM设计生产,可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ~50 ℃
详请咨询:
17708191805

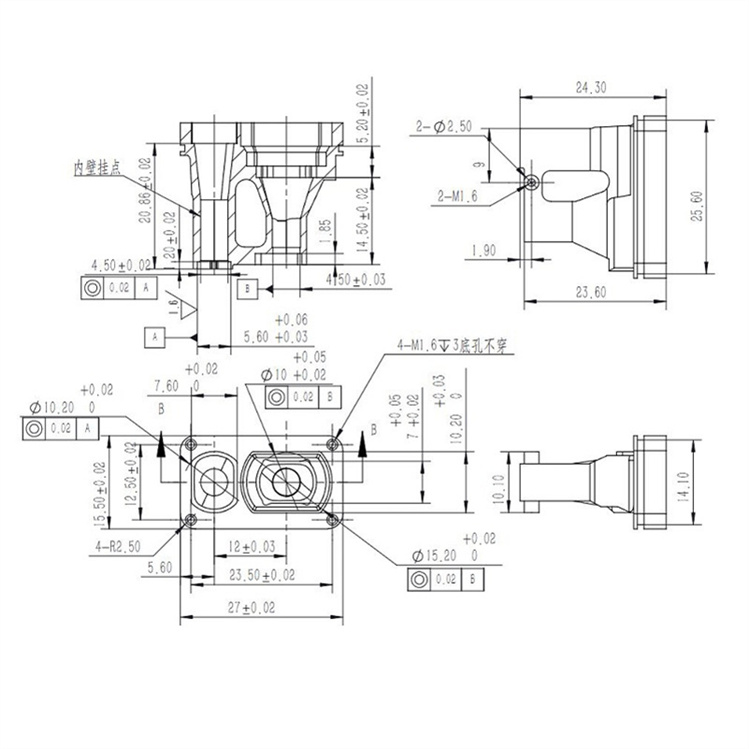

微型红外测距传感器,机械及光学接口示意图
\

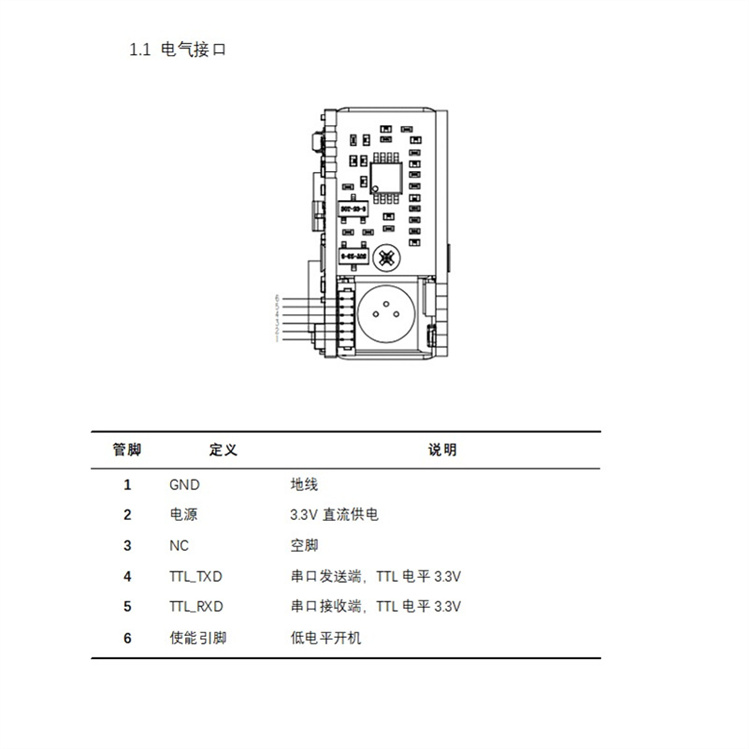

1200米激光测距模组,电气接口示意图:
\


核心技术参数:

模块型号 PTGS-12X-2(bd260317n3)
测量距离 5m-1200m
发散角 ≤10mrad
精度 5≤L≤100m:±0.7m;
L>100m:±(0.7+L*0.4%)m
输出方式 UART-TTL串口
测量波特率 115200bps(默认)
激光波长 905纳米
模块体积 14.5*25*26mm
重量 约12克
电源电压 DC3.3+/-0.1V
工作温度范围 -20 ℃ ~ 50 ℃
贮存温度范围 -45 ℃ ~70℃

详细技术参数
1. 性能指标
激光波长: 905nm
测距范围: 5m-1200m
测距精度: 5≤L≤100m:±0.7m
                   L>100m:±(0.7+L*0.4%)m
显示精度: 0.1m
测距频率: 1-3Hz
准测率: ≥98% (10-400)m;
               ≥80% (401-1200)m
发散角: ≤10mrad
通讯接口: UART-TTL(3.3V)
波特率: 9600/115200bps可选
启动时间: ≤550ms
电源电压: 3.3+/-0.1V
工作功耗: ≤1.5W
待机功耗: ≤350mW
尺寸: 14.5mm*25mm*26mm
重量: ≤12g
工作温度: -20℃-50℃
存储温度: -45℃-70℃
防护等级: IP67(头片)
抗冲击等级: 1000g/ms(10次/s 光轴方向)
ESD等级: (镜头位置)
                  接触放电6kV
                  空气放电8kV
安规: IEC:60825-1 I类
电磁兼容: 配合CE/FCC认证
环保: RoHS2.0

2.通讯协议
通讯方式:采用串口通讯方式
波特率:115200(默认)
数据位:8位
一帧长度:8字节


905nm激光测距模组多角度图


\
\

注意:
在强烈日光或者目标反光不好的情况下,请使用觇板。其他请
咨询:17708191805

应用领域:
      作为主要用于测量距离的传感器,此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、枪瞄、光电吊舱、热成像、工程测量、智慧粮仓等领域。

\


下载:TC22-600m望远镜激光测距模块PDF,更多请咨询:17708191805

成都景瑞特主营工业传感器模块:工业激光测距传感器激光测距仪模块望远镜脉冲模块TOF高频测距传感器
