PTYS-10X-1(bd250626n8)
1公里激光雷达的探测距离3.3V 测绘脉冲激光测距机低功耗905nm
核心参数:
激光波长:905nm
测距能力:1000m(大目标,反射率0.3,相对湿度60%,能见度≥10Km)
测距盲区:≤3m;
精度:≤±1m(≤300m)、≤±2m(>300m)
测距频率:单次、1Hz
模块尺寸:25.5*30.5*20.9mm
重量:14.5g
详情介绍
PRODUCT INFORMATION
脉冲式激光测距机
产品详情:
1公里激光雷达的探测距离3.3V 测绘脉冲激光测距机低功耗905nm
The detection range of the 1-kilometer lidar is 3.3V. The mapping pulse laser rangefinder has low power consumption and operates at 905nm.


PTYS-10X 系列激光测距传感器,是远距离小尺寸的远距离传感器,可以测量1000米。PTYS-10X series infrared laser range sensor performs stable, which is a long distance & small size distance sensor, can measure 1000 meters.

如果你想订购一些样品来测试,请随时与我们联系17708191805,感谢您对景瑞特的支持与厚爱。If you want to order some samples to test, pls kindly provide your shipment address. Or call us: +86-17708191805. We will help to make a quotation for you.  Thank you in advance.  Regards
\

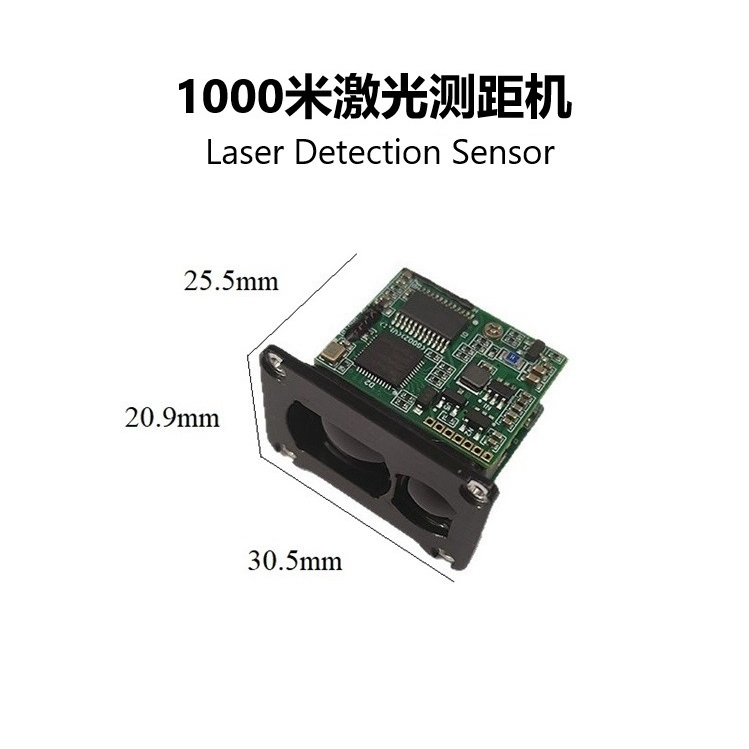

(小尺寸:25.5mm长,30.5mm宽,20.9mm高)

成都JRT激光测距仪模块主要设计用于激光距离测量装置(激光测距仪)。作为激光测距仪的核心部件,我们的模块不仅反应迅速,精度高,而且支持远距离测量。
模块有不同范围的测量距离,能满足客户的不同需求
短距离:1米、5米、10米、15米、20米、30米等;
中量程:40米、50米、60米、80米、100米、120米、150米等;

远距离:200米、400米、500米、700米、1000米/1公里、1200米、1500米/1.5km2000米/2公里等;
超远距离:3公里/3000米、4公里、5000米/5公里、6公里、7公里、8公里、9公里、1万米、12km、15km、2万米等。
\

模块有不同的产品系列:
相位式激光测距模块
脉冲式激光测距模块
ToF激光测距传感器;
高频激光雷达


公司拥有强大的研发团队,接受OEM/ODM设计生产,可根据客户需求进行产品功能的定制。
*高度/距离/面积/体积/勾股测量
*单次测量/连续测量
*语音功能
*蓝牙功能
*USB充电
*角度测量
*蜂鸣器
*前后端基准
*工作温度定制-10 ℃ ~50 ℃
详请咨询:
17708191805

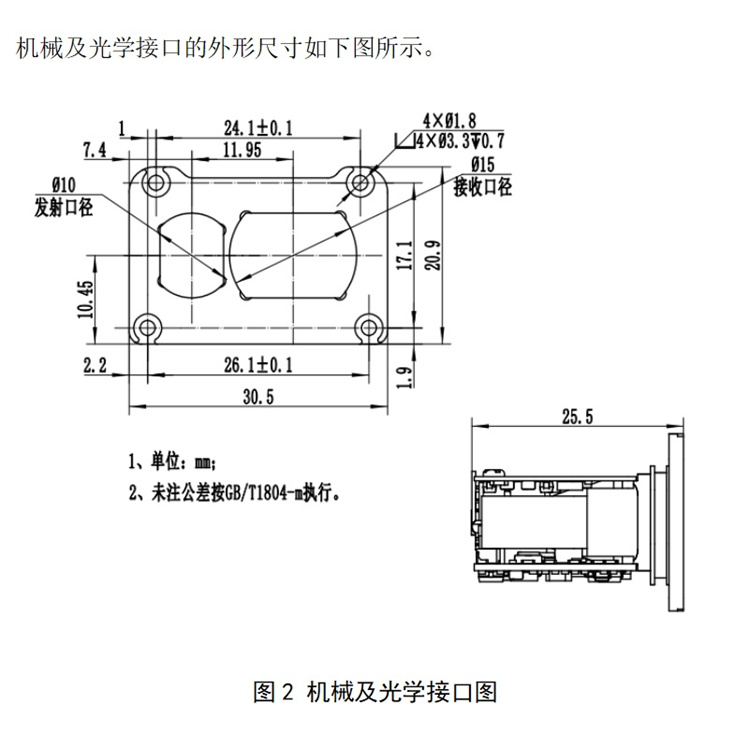

迷你激光雷达传感器,机械尺寸图:
\


技术参数:
一、主要性能指标如下:
a)工作波长:905nm±5nm@25℃;
b)测距能力:≥1000m(大目标,反射率0.3,相对湿度60%,能见度≥10Km);
c)***小测距距离:≤3m;
d)精度:≤±1m(≤300m)、≤±2m(>300m);
e)准测率:≥98%;
f)测距频率:单次、1Hz;
g)杂散光:≤10°。
外形尺寸为25.5mm×30.5mm×20.9mm(L×W×H),重量≤14.5g。

二、环境适应性:
a)工作温度:-20℃~60℃(-30℃测试验证);
b)贮存温度:-35(±2)℃~75(±2)℃(试制批验证);
c)冲击:模组在沿光轴中心方向受到加速度峰值为1000G的半正弦波脉冲,每次持续0.5ms,共20次,模组光轴变化≤0.3mil(随整机进行);
d)防水防尘:模组固定在工装尾部外充充气,气压35kpa,泄漏量≤±0.4sccm;
e)环保:满足RoHS2.0要求(试制批及量产首批提供报告,后续按客户要求频率提供);
f)安规:符合IEC:60825-1中的Class 1(试制批及量产首批提供报告,后续按客户要求频率提供)。
g)振动试验(试制批验证):模组在指定的随机振动条件下进行振动,三个方向各测试10min,模组无松动并满足所有规格要求;
h)跌落试验:按包装样进行包装后的镜头,在距木质地板1.0米处,按1角3棱6面自由跌落各5次,镜头无松动并满足所有规格要求(试制批验证)。

\
三、电气接口要求如下:
a)电源电压:3.3V;
b)通讯类型:UART-TTL(3.3V);
c)启动峰值电流:≤680mA@560us;
d)待机功耗:≤0.6W;
e)平均功耗:≤0.8W;
f)测距峰值功耗:≤1.35W;
g)漏电电流:<100uA;
h)上电测距响应时间:≤100ms;

四、软件
数据
a)单字节传输格式:包含1个起始位、8个数据位、无校验,1位停止位,8bit数据先传低位,后传高位;
b)波特率:115200bps;
c)通讯接口:UART-TTL(3.3V)。

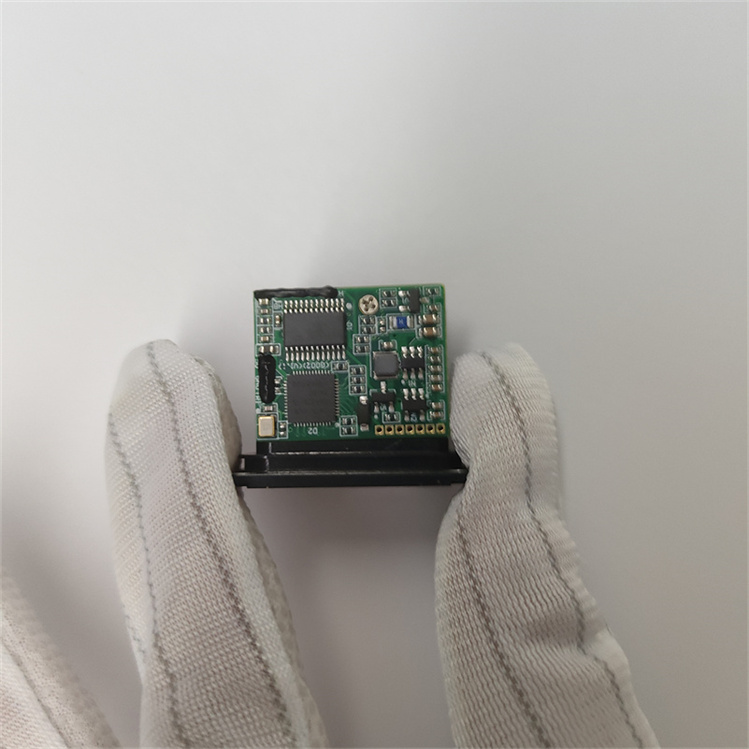

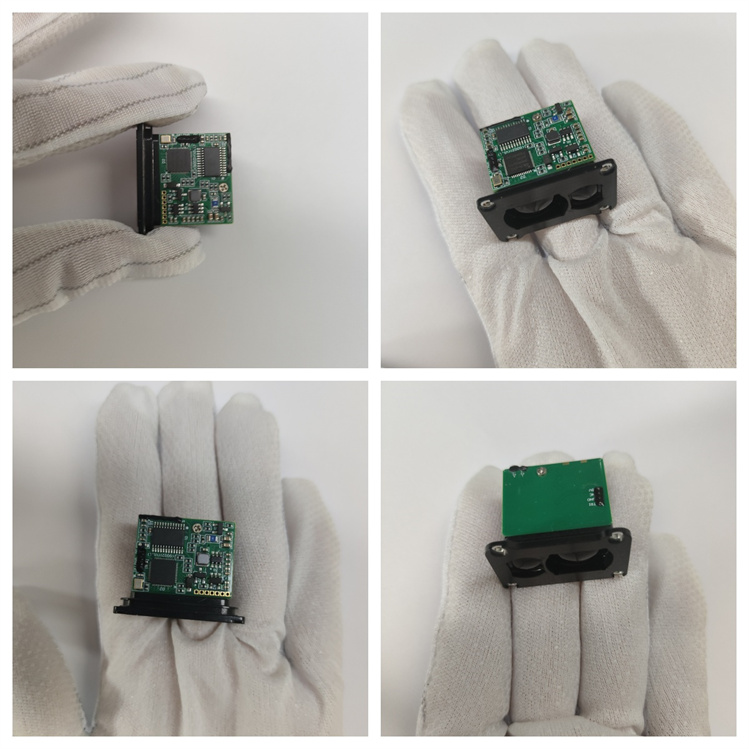

1000m激光雷达测距模组多角度图

\


注意:
在强烈日光或者目标反光不好的情况下,请使用觇板。

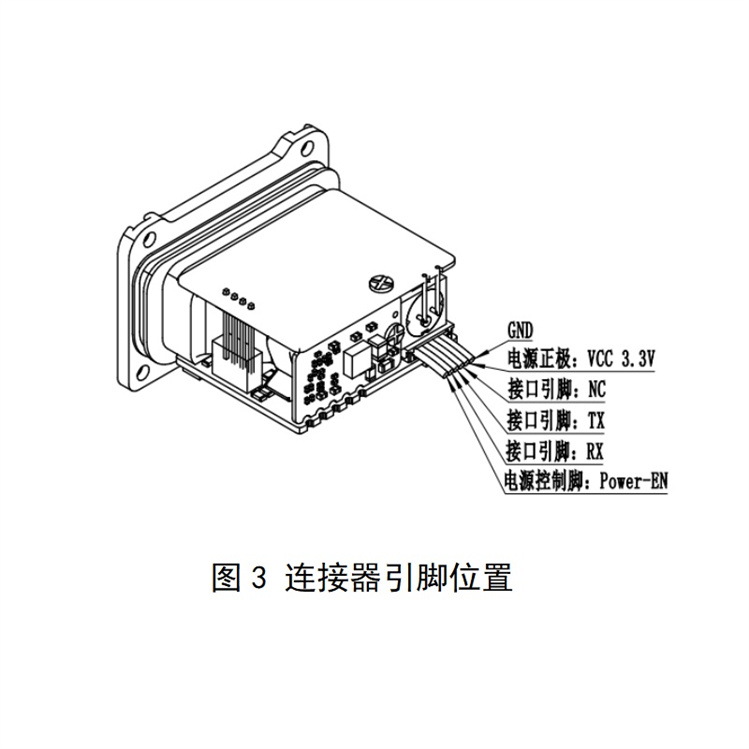

引脚定义信息:

\

应用领域:
      作为主要用于测量距离的传感器,此款高精度测量传感器可以用于安防监控、道路监控、机械臂、夜视仪、无人机、枪瞄、光电吊舱、热成像夜视仪、工程测量、智慧粮仓等领域。

\
工业激光测距传感器包装情况:

\
