LiDAR|10000Hz 高频率测距激光传感器100m激光雷达方案

HSLD-01

LiDAR|10000Hz 高频率测距激光传感器100m激光雷达方案

PRODUCT SPECIFICATION工业测距模块产品规格书高频率激光雷达方案： HSLD-01是我们2021的系推出的高频率激光测距模块，此模块频率高达1...

详情介绍

PRODUCT SPECIFICATION
工业测距模块产品规格书

高频率激光雷达方案：

HSLD-01是我们2021的系推出的高频率激光测距模块，此模块频率高达10000 Hz。HSLD-01是我司研发的新一代超小型单点测距激光雷达模块，具有测量速度快（10000Hz），测量精度高，安装操作简单等特点，适用于Drone/AGV小车等机器人避障、动态目标的定位监测和工业控制测量等领域。

产品详情：

工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
JRT工业模块拥有单发射单接收激光模块技术，大大降低了成本和功耗。我们的模块精度高（±1mm~±3mm），体积小（41*17*7mm），测量范围广（10米、20米、30米、40米、60米、80米、100米、120米、150米、200米），测量频率高（3赫兹、8赫兹、100赫兹、200赫兹、5000赫兹、1万赫兹等），测距能力强，工业稳定性好。它不仅可以连接USB、RS232、RS485、蓝牙接口、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485/蓝牙接口
*单次测量/连续测量
*支持IP54/IP65/IP67等外壳定制
*支持4-20mA、0-5V模拟量电压、电流定制
*支持大功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃
产品应用：

我们的高精度测距传感器可以应用于汽车防撞、仓储物流、机器人、叉车等领域，也支持modbus激光测距。

1000Hz高频率测距激光传感器应用场景

升降床
报警墙

技术参数：

精度	±3~5cm(<50m) /±1%(>50m)*
量程	0.1-100m
小分辨率	1cm
测量频率(Hz)	10000Hz
激光类型	905nm，Class I
模块尺寸	433521mm
重量	20g
输入电压	8-36V
平均电流	80mA @ 9V
平均功率	≤0.72W
工作温度	-15℃~50℃
存储温度	-40℃~85℃
平均电流	80mA @ 9V
平均功率	≤0.72W

说明：

*在良好测量条件下（良好的测量表面及低干扰情况环境）可达到，在不良测量条件下（如被测点漫反射系数过大或过小、环境干扰过大等），测量误差会增大。

**在目标反射系数过差或者环境干扰过大的情况下，量程会缩小，此时请使用觇板辅助测量。

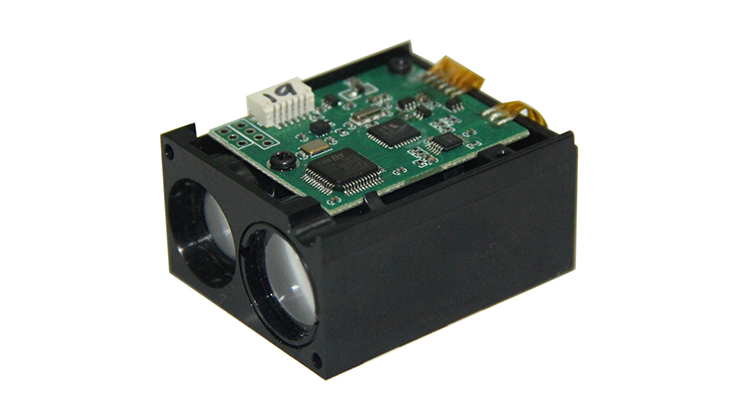

模块正面背面说明：

模块镜头示意图：

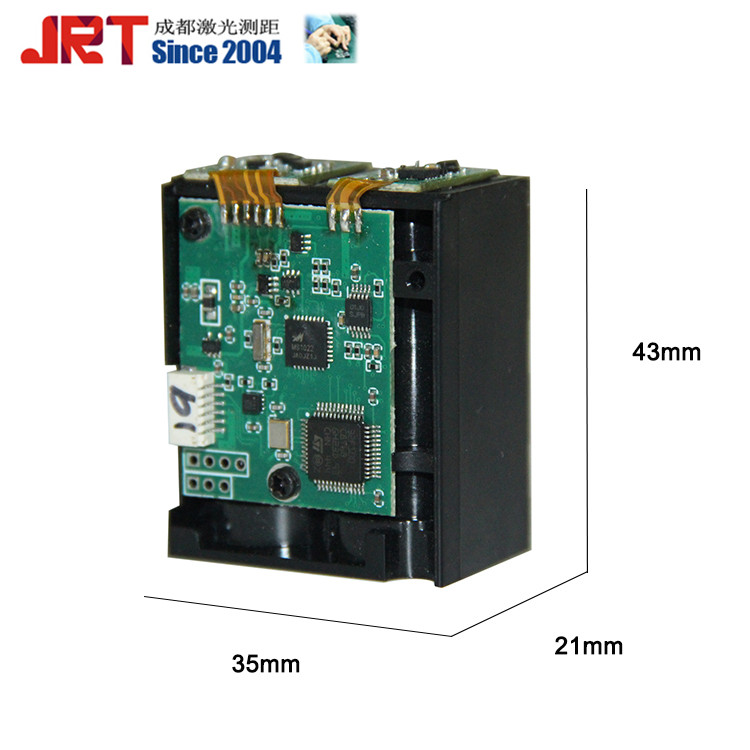

高频测距模块尺寸图：

测距模块和USB输出接口（接插件设计）：

JRT激光测距模块包装：

HSLD01高频率测距模块，样品包装图如下：
