20m单点激光测距传感器0.125s相位法激光测距模组厂家RS232

2U8101-20m

20m单点激光测距传感器0.125s相位法激光测距模组厂家RS232

PRODUCT SPECIFICATION工业测距模块产品规格书产品详情：工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。...

联系我们

详情介绍

PRODUCT SPECIFICATION

工业测距模块产品规格书

产品详情：

工业激光距离传感器，也称为二次开发的激光距离模块，支持TTL电平和CMOS。激光测距传感器可广泛应用于专业测量测绘、建筑、矿业勘探、物联网系统、智能交通、仓储物流、机器人、弓箭测量、工业监测和农业自动化测量等领域。
JRT工业模块拥有******的单发射单接收激光模块技术，大大降低了成本和功耗。我们的模块精度高（±1mm~±3mm），体积小（41*17*7mm），测量范围广（10米、20米、30米、40米、60米、80米、100米、120米、150米、200米），测量频率高（3赫兹、8赫兹、100赫兹、200赫兹、5000赫兹、1万赫兹等），测距能力强，工业稳定性好。它不仅可以连接USB、RS232、RS485、蓝牙接口、Beagleboard、Renesas控制器，还可以应用于Arduino、Raspberry PI、UDOO、MCU等。
成都景瑞特是国内一家专门研发生产激光测距仪及激光测距模块的厂家，拥有强大的研发团队，接受OEM/ODM设计生产，可以帮助客户定制不同需求的解决方案，为客户提供持续的技术支持和售后服务。
*模块支持数据通讯：串口/RXTX/USB/RS232/RS485/蓝牙接口
*单次测量/连续测量
*支持IP54/IP65/IP67等外壳定制
*支持4-20mA、0-5V模拟量电压、电流定制
*支持大功率定制
*支持方案定制
*蜂鸣器
*工作温度定制-10 ℃ ～50 ℃

技术参数：

模块型号	2U8101-20m(bd210604)
测量精度	±1mm
单位	mm
测量范围（无反射板）	3厘米-20米
测量时间	0.125-4秒
激光等级	Ⅱ级
激光类型	620nm-690nm,<1mw
模块体积	41177mm
重量	约4g
供电电压	DC2.0~3.3V
工作温度范围	0 ℃ ～40 ℃
贮存温度范围	-25 ℃ ～60 ℃

注意：
1. 不良测量条件下（如环境光线过强、被测点漫反射系数过大或过小），测量精度会有较大误差±1mm+40PPM。
2. 在强烈日光或者目标反光不好的情况下，请使用觇板。
3. 工作范围如果需要-10 C°～50 C°，则需要特别定做。

产品尺寸示意图：

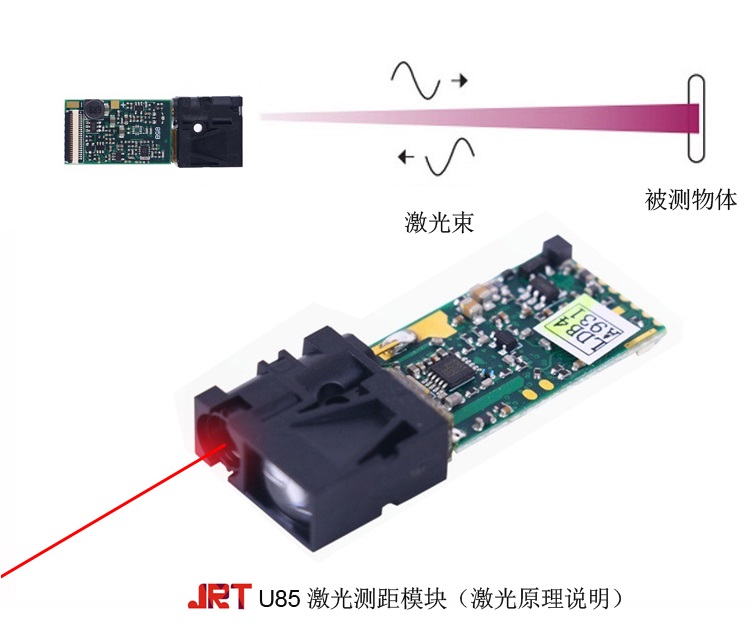

单点激光测距传感器工作原理说明：

usb to ttl 接口接线说明图：

激光模块包装图：

20M激光距离传感器，样品包装图如下：

20M激光距离传感器，小批量包装图，如下：

应用领域：

工业测距模块应用范围：机器人、汽车等待器、隧道监控、铁路监控、工程测绘、建筑行业、起重机、卡车高度测量、仓储物流、农业、激光打印机、激光射箭、激光仿真游戏等。

定制服务：

我司从2004年一直专业生产激光测距模块，拥有强大的研发团队，支持OEM/ODM等定制服务，欢迎致电咨询。
